固態電池為何仍會被鋰枝晶穿透？Nature研究看清柔軟的鋰怎樣讓硬陶瓷斷裂

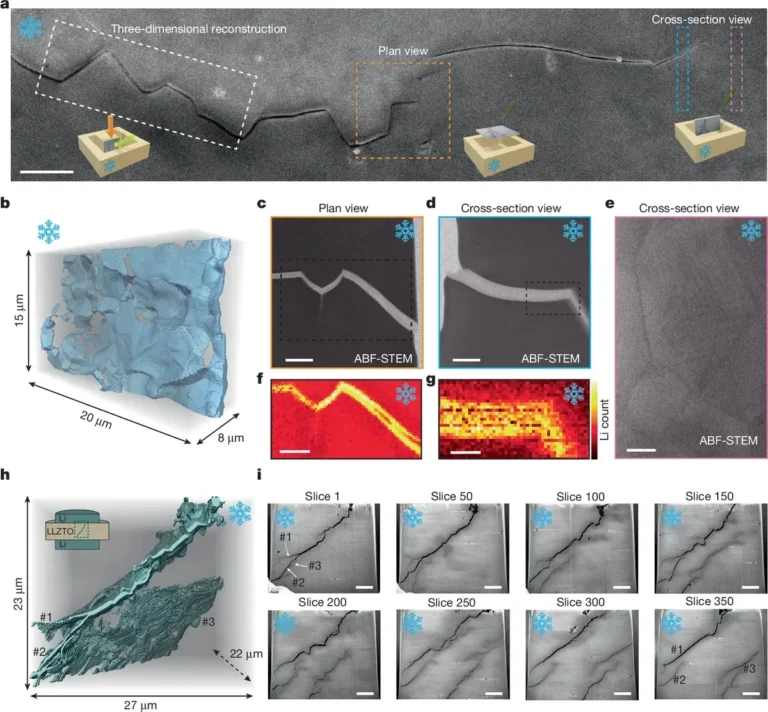

研究人員利用低溫電子顯微技術觀察石榴石型固態電解質中的鋰枝晶與裂紋尖端。圖片：Zhang, Y. et al. / Nature，CC BY 4.0；Move Auto 編輯
全固態鋰金屬電池（all-solid-state lithium metal battery）被視為下一代電池技術的重要方向之一。它以固態電解質取代傳統的易燃液態電解質，並有望配合鋰金屬負極，實現更高的能量密度。
不過，“固態”不代表內部短路問題自然消失。一個長期困擾研究人員的問題是：機械性質相對柔軟的鋰金屬，為什麼仍能穿透堅硬的陶瓷固態電解質？
今年4月22日刊登於《Nature》的一項研究，對這個看似反直覺的問題提供了更直接的觀察證據。這項研究近日再次受到亞洲科技媒體關注，但它並不是8月才發表的新研究。
來自 Max Planck Institute for Sustainable Materials 等機構的研究團隊，利用多尺度低溫電子顯微技術（multiscale cryogenic electron microscopy）和微力學斷裂模型（micromechanical fracture modelling），研究鋰枝晶穿透石榴石型固態電解質（garnet solid electrolyte）的過程。
研究使用的主要材料為 LLZTO，也就是 Li6.6La3Zr1.6Ta0.4O12 石榴石型陶瓷固態電解質。因此，這項研究所觀察到的機制不能直接理解為所有類型的固態電解質都會以完全相同的方式失效。
先把“鋰枝晶”說人話
在這類鋰金屬電池中，鋰在充電過程中會發生鋰沉積（lithium plating）。理想情況下，鋰應該較均勻地沉積；但在特定條件下，鋰可能沿局部路徑向固態電解質內部生長，形成所謂的鋰枝晶（lithium dendrite）。
傳統的直覺會認為，堅硬的陶瓷應該能夠阻擋柔軟的鋰。然而研究發現，真正重要的並不是比較兩種材料誰“比較硬”，而是鋰受到限制之後會產生怎樣的應力，以及這些應力如何作用於脆性的陶瓷。
研究人員真正“看到”了什麼？
研究團隊透過低溫電子顯微技術直接觀察到，鋰枝晶會完全填滿奈米尺度的裂紋尖端（nanoscale crack tip），並進一步延伸進入微米尺度的裂紋。
這裡的“裂紋（crack）”是材料科學和斷裂力學中的專業用語，與日常所說牆面上的“裂縫”概念接近，但在技術討論中使用“裂紋”會更準確。
研究同時分析了鋰枝晶內部的晶格變化。結果顯示，除了靠近鋰與 LLZTO 界面的區域之外，大部分鋰枝晶沒有出現明顯的晶格轉動，塑性變形（plastic deformation）也相當有限。
這項觀察非常重要，因為它顯示，被限制在裂紋中的鋰並不是單純透過大量塑性變形來釋放應力，而是處於一種以靜水應力（hydrostatic stress）為主的受力狀態。
“靜水應力”到底是什麼意思？
如果把概念說得簡單一點，可以想像材料被限制在一個非常狹窄的空間裡，並近似向不同方向施加壓力。
不過，需要把“看到”與“計算”分清楚。研究人員透過顯微觀察與晶格分析，獲得鋰枝晶微觀結構及塑性變形的證據，再透過微力學斷裂模型和相場模擬（phase-field simulations），進一步分析這種受限狀態如何推動陶瓷斷裂。
模型顯示，當鋰持續沉積在受限裂紋內時，鋰內部的靜水應力可以累積到很高的水平；在研究採用的模擬條件下，數值可達到約 600MPa。
這種內部應力又會在周圍的 LLZTO 陶瓷固態電解質中產生相近量級的拉伸應力（tensile stress）。當拉伸應力足以克服材料的抗斷裂能力，脆性的陶瓷便會繼續發生斷裂，裂紋向前擴展，鋰隨後再進入新形成的空間。
因此，更準確的理解不是“一根柔軟的鋰針靠硬度刺穿陶瓷”，而是受限空間中的鋰沉積產生高靜水應力，並透過周圍陶瓷中的拉伸應力推動裂紋擴展。

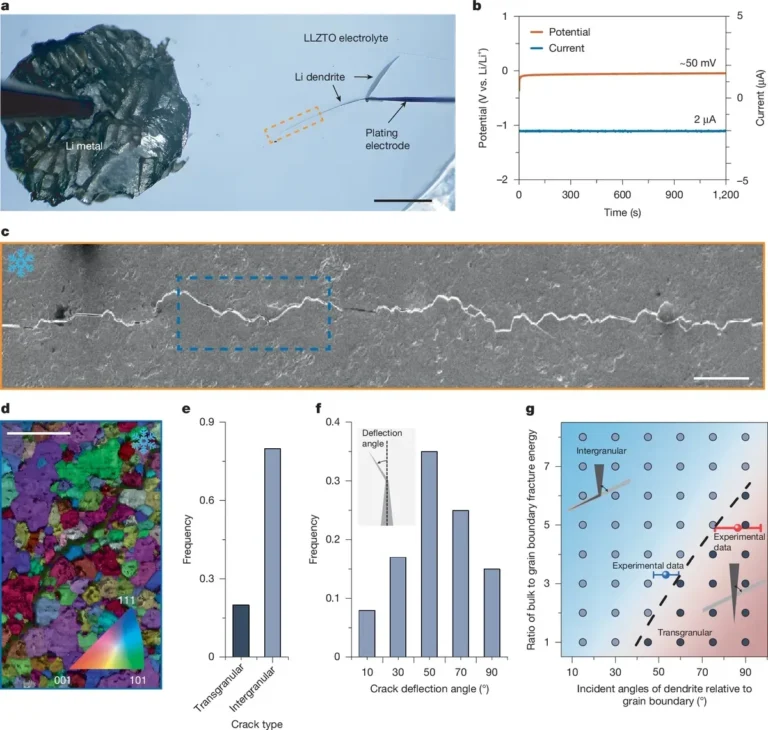

研究在 LLZTO 中同時觀察到晶間斷裂與穿晶斷裂。圖片：Zhang, Y. et al. / Nature，CC BY 4.0；Move Auto 編輯
裂紋不只會沿著晶界走
研究人員在 LLZTO 中同時觀察到晶間斷裂（intergranular fracture）和穿晶斷裂（transgranular fracture）。
晶間斷裂指裂紋沿著晶粒之間的晶界擴展；穿晶斷裂則代表裂紋直接穿過晶粒內部。
這點很重要，因為它說明鋰枝晶造成的破壞並不是單純沿晶界尋找一條“最容易走的路”。晶界的抗斷裂能力、晶粒本身的斷裂韌性（fracture toughness）、局部缺陷以及應力分布，都可能影響裂紋最終怎樣擴展。
研究還發現，在鋰枝晶尖端前方沒有測到明顯的鋰富集，也沒有檢測到孤立的鋰金屬核（lithium metal nuclei）。這項觀察進一步支持研究團隊的判斷：至少在這次研究的石榴石型固態電解質系統中，機械驅動的斷裂是鋰枝晶向前穿透的重要機制。
這是不是代表“枝晶問題已經解決”？
不是。
這項研究最重要的貢獻，是進一步釐清鋰枝晶穿透石榴石型陶瓷固態電解質時的一種關鍵失效機制，而不是宣布枝晶已經被消除。
知道材料為什麼會壞之後，工程師才能更有針對性地設計解決方法。論文提出的方向包括提高晶界抗斷裂能力，也就是進行晶界增韌（grain boundary toughening）；提升固態電解質本身的斷裂韌性；以及利用缺陷工程（defect engineering）主動控制枝晶傳播路徑。
研究以實驗及相場模擬展示，經幾何設計的空隙（geometrically engineered voids）可以改變部分鋰枝晶的傳播方向。圖片：Zhang, Y. et al. / Nature，CC BY 4.0；Move Auto 編輯
研究甚至嘗試把枝晶“導向別處”
研究團隊進一步測試了一個很有意思的概念：既然枝晶的傳播會受到裂紋與局部應力分布影響，是否可以故意設計結構，讓它不要一直往原來的方向生長？
實驗中，研究人員利用 Vickers 壓痕產生特定方向的預先存在裂紋。當鋰枝晶到達這些結構後，其中一條枝晶明顯改變了傳播方向，並沿著相關裂紋偏轉。
相場模擬進一步顯示，空隙的幾何形狀非常重要。橫向空隙（transverse voids）能夠改變局部拉伸應力分布，並促使枝晶偏轉；圓形空隙則未產生相同效果，枝晶仍可能繼續沿原方向傳播。
研究人員把這視為一種概念驗證（proof of concept）：未來或許可以透過經幾何設計的空隙（geometrically engineered voids）或其他缺陷工程方法，引導枝晶避開容易形成短路的直接路徑。
但這仍然屬於研究與工程設計方向，並不是已經完成的商業化解決方案。
對未來電動車真正重要的是什麼？
這項研究並不代表下一代 EV 很快就會因為它而獲得更長續航，也不代表固態電池的量產難題已經解決。
它真正處理的是一個更基礎的問題：如果工程師知道一種材料究竟以什麼方式失效，就可以更準確地針對應力、裂紋、晶界、材料韌性和界面進行設計。
同時也要再次強調，這項研究主要針對 LLZTO 石榴石型陶瓷固態電解質。固態電池還包括其他不同材料體系，不能簡單把這次觀察到的機制直接套用到所有固態電池。
從實驗室研究走到大規模汽車應用，還需要同時面對成本、製造一致性、循環壽命、界面穩定性、充電性能和量產良率等多項工程問題。
固態電池新聞很容易被濃縮成“又一次重大突破”，但這項研究真正有價值的地方，是把一個長期看似矛盾的問題看得更清楚：柔軟的鋰為什麼能讓堅硬的陶瓷斷裂。答案並不是鋰突然變得比陶瓷更硬，而是鋰在受限空間中形成的靜水應力，會在陶瓷中產生足以推動裂紋擴展的拉伸應力。先理解材料怎樣失效，工程師才有機會把它設計得更可靠。對固態電池而言，這種基礎研究的重要性並不比一組漂亮的續航或快充數字低。
